如何在 FEMU 中添加 NVMe CMD
水一篇
Background
什么是 FEMU
FEMU 是一个基于 QEMU 的 SSD Emulator, 发表在 FAST'18
什么是 NVMe 协议
NVM Express（缩写NVMe），或称非易失性内存主机控制器接口规范（英語：Non-Volatile Memory Host Controller Interface Specification，缩写：NVMHCIS），是一个逻辑设备接口规范。

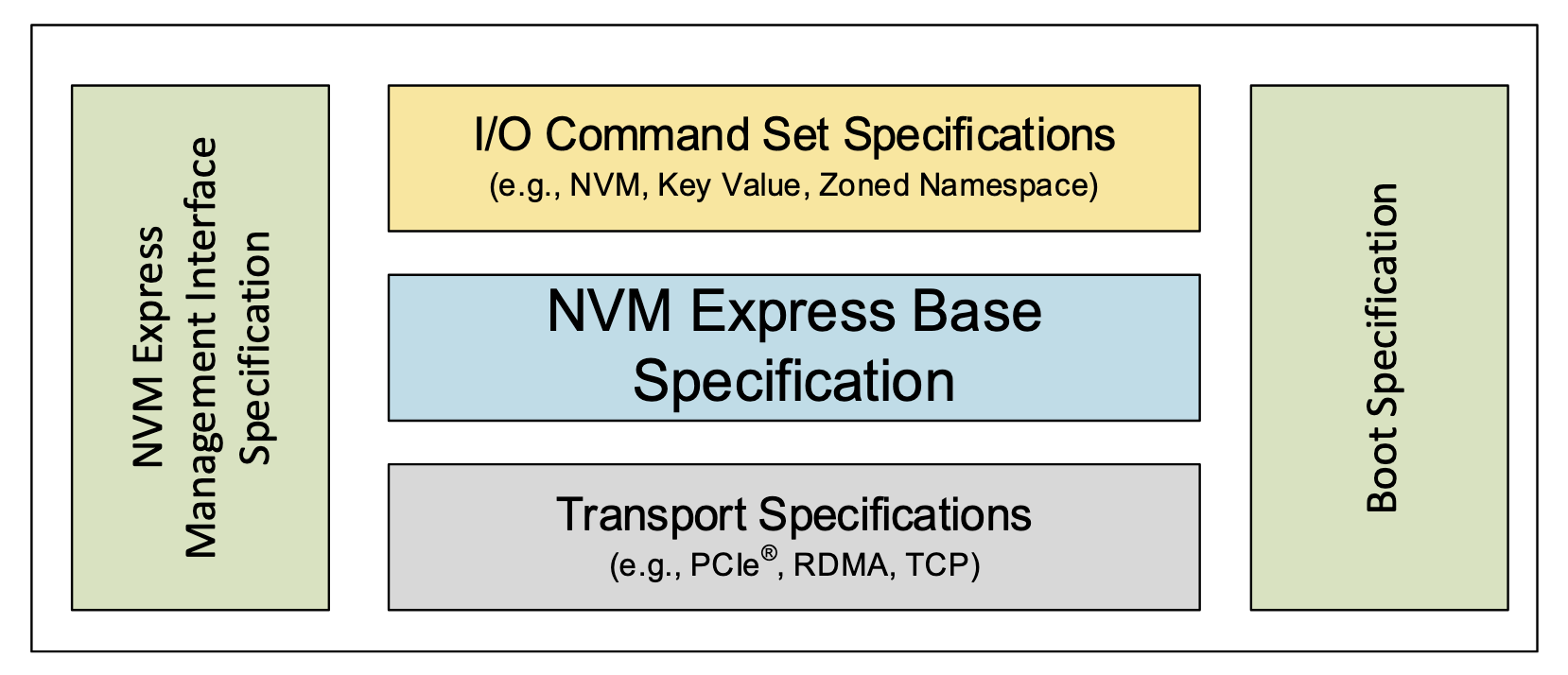

NVM Express® Specification Family2
可以看到 NVMe specification 主要分为以上这几部分, 本文讨论的最基础的部分, 不涉及 ZNS, KV, RDMA…等, 即 FEMU 中最基础的 blackbox mode.
NVMe 中的 COMMAND
笔者了解也不是很全面, 只是简单介绍一下 I/O Commands 和 Admin Command 3
The Admin Command Set defines the commands that may be submitted to the Admin Submission Queue. An I/O command is a command submitted to an I/O Submission Queue.
可以简单理解为, Admin Command 和 I/O Command 的区别是提交的位置不同
- I/O Command 可以简单理解为 I/O 相关的, 比如 Write/Read/Fluash…
- Admin 顾名思义就是管理类的, 比如管理 I/O Submission/Completion Queue
I/O Command 可以根据 I/O Command Set 继续细分, e.g. NVM, Key Value, Zoned Namespace, 这里我们只关注 NVM
这里我们是需要添加 Command, 所以只需要关注 Vendor specific 部分就可以了
Opcodes for Admin Commands:
| Opcode by Field | Combined Opcode | Namespace Identifier Used | Command | Reference | |
|---|---|---|---|---|---|
| (07:02) Function | (01:00) Data Transfer | ||||
| ... | ... | ... | ... | ... | ... |
| 0011 01b | 01b | 35h | No | Manage Exported Port | 5.3.9 |
| 0011 10b | 01b | 39h | No | Send Discovery Log Page | 5.3.10 |
| Vendor Specific | |||||
| 11xx xxb | NOTE 3 | C0h to FFh | Vendor specific | ||
如果我们需要添加一条自定义的 command 按照 Vendor Specific 的格式即可
如何在 FEMU 中实现?
先说一下我的需求, 需求是记录一段时间的 latency, 这样我们就需要两个 command
- 用于 clear 当前的结果
- 用于 report 特定时间的 latency
出于简单考虑, 直接就选择 Admin, CMD 的结果呈现在 LOG 中
添加 opcode
enum NvmeAdminCommands {
// ...
NVME_ADM_CMD_SECURITY_SEND = 0x81,
NVME_ADM_CMD_SECURITY_RECV = 0x82,
NVME_ADM_CMD_SET_DB_MEMORY = 0x7c,
+ NVME_ADM_CMD_PRINT_LATENCY = 0xc0,
+ NVME_ADM_CMD_CLEAR_LATENCY = 0xc1,
NVME_ADM_CMD_FEMU_DEBUG = 0xee,
NVME_ADM_CMD_FEMU_FLIP = 0xef,
};
在 ssd_read/ssd_write 后, 更新我们需要统计的信息
switch (req->cmd.opcode) {
case NVME_CMD_WRITE:
lat = ssd_write(ssd, req);
+ lat_stat_update(&n->write_lat_stat, lat);
break;
case NVME_CMD_READ:
lat = ssd_read(ssd, req);
+ lat_stat_update(&n->read_lat_stat, lat);
break;
case NVME_CMD_DSM:
lat = 0;
break;
default:
//ftl_err("FTL received unkown request type, ERROR\n");
;
}
需要处理新添加的 opcode, 这里出于简单考虑直接用 log 输出
如果需要正经得到结果可能需要添加 I/O command, 然后还得修改 nvme-cli 源代码来从 memory display 出这个信息
static uint16_t bb_admin_cmd(FemuCtrl *n, NvmeCmd *cmd)
{
switch (cmd->opcode) {
case NVME_ADM_CMD_FEMU_FLIP:
bb_flip(n, cmd);
return NVME_SUCCESS;
+ case NVME_ADM_CMD_PRINT_LATENCY:
+ femu_log( "print latency statistic: ");
+ femu_log("\t[write]: avg=%lf, stdev=%lf, count=%lu", n->write_lat_stat.mean,
+ sqrt(n->write_lat_stat.m2 / n->write_lat_stat.count), n->write_lat_stat.count);
+ femu_log("\t[read]: avg=%lf, stdev=%lf, count=%lu", n->read_lat_stat.mean,
+ sqrt(n->read_lat_stat.m2 / n->read_lat_stat.count), n->read_lat_stat.count);
+ return NVME_SUCCESS;
+ case NVME_ADM_CMD_CLEAR_LATENCY:
+ femu_log( "clear latency statistic.");
+ memset(&n->read_lat_stat, 0, sizeof(LatencyStat));
+ memset(&n->write_lat_stat, 0, sizeof(LatencyStat));
+ return NVME_SUCCESS;
default:
return NVME_INVALID_OPCODE | NVME_DNR;
}
}
运行
sudo nvme admin-passthru /dev/nvme0 --opcode=0xc0打印 latency 统计信息sudo nvme admin-passthru /dev/nvme0 --opcode=0xc1清空 latency 统计信息
结果类似这样
2024-10-22 19:43:14 [FEMU] ../hw/femu/bbssd/bb.c:104 bb_admin_cmd Log: print latency statistic:
2024-10-22 19:43:14 [FEMU] ../hw/femu/bbssd/bb.c:105 bb_admin_cmd Log: [write]: avg=371867.940275, stdev=3076658.698984, count=1296538
2024-10-22 19:43:14 [FEMU] ../hw/femu/bbssd/bb.c:107 bb_admin_cmd Log: [read]: avg=229969.164519, stdev=3101376.001435, count=1945039
Reference
NVM Express Base Specification, 1.5 Definition, https://nvmexpress.org/specifications/ ↩︎
